|
Datos del producto:
|
| OD: | 8-630m m | Espesor: | 1-60m m |
|---|---|---|---|
| Longitud: | 1000-6000m m | superficie: | No.1 |
| Tipo: | Sin costura | ||
| Resaltar: | tubos sin soldadura de acero inoxidable,tubos sin soldadura de los ss |
||

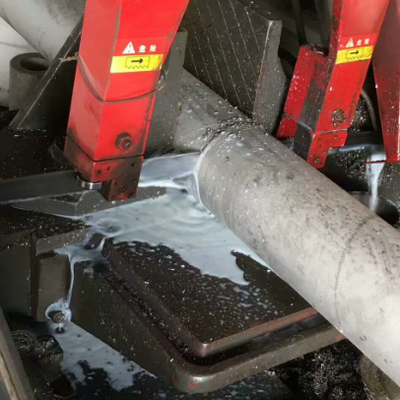

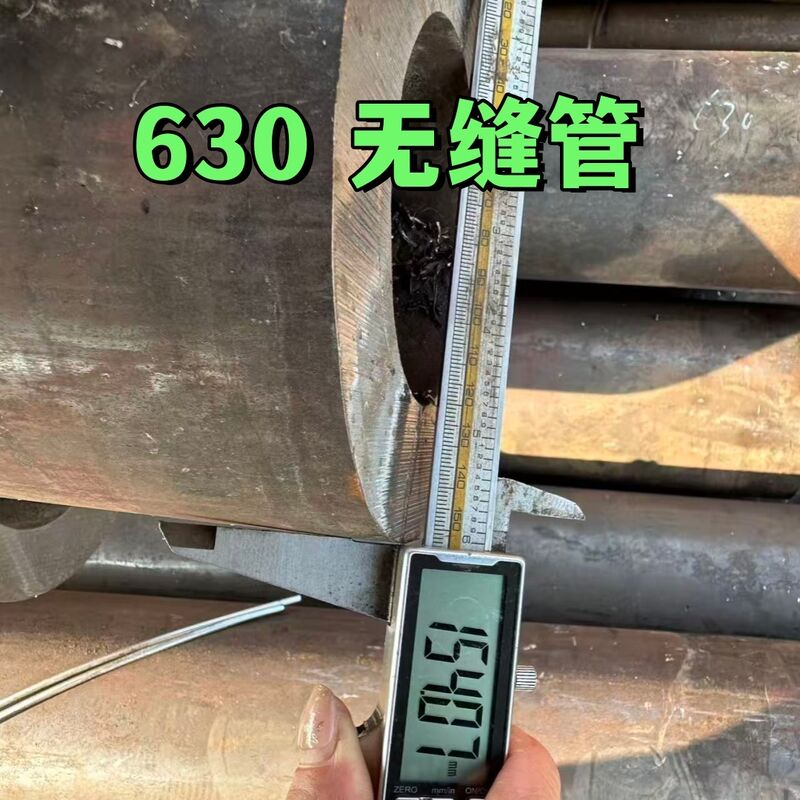

Precipitación martensítica del tubo del tubo 17-4PH del acero inoxidable SUS630 que endurece la tubería de acero inoxidable
la tubería de acero inoxidable 630 se ha utilizado para una variedad de usos incluyendo piezas de la válvula del campo petrolífero, el equipo de proceso químico, colocaciones de los aviones, sujeciones, ejes de la bomba, componentes del reactor nuclear, los engranajes, el equipo del molino de papel, las colocaciones del misil, y las piezas del motor a reacción. resistencia excelente de 630 demostraciones a la oxidación hasta aproximadamente 1100oF (539oC).
630 aceros inoxidables son los aceros inoxidables martensíticos que son precipitación endurecida para alcanzar propiedades mecánicas excelentes. Este el acero alcanza de alta resistencia y dureza después del tratamiento térmico. La resistencia al calor y a la corrosión del grado 630 es similar a la de los aceros del grado 304. Esto califica también se refiere comúnmente como grado 17-4PH.
630 ha soportado los aceros inoxidables endurecibles mejor que uces de los corrosivos de 400 series del ataque, y, en la mayoría de los corrodents, sus acercamientos de la resistencia a la corrosión de cerca que del tipo inoxidable 304.
Los aceros inoxidables del grado 630 son los aceros inoxidables martensíticos que son precipitación endurecida para alcanzar propiedades mecánicas excelentes. Este el acero alcanza de alta resistencia y dureza después del tratamiento térmico. La resistencia al calor y a la corrosión del grado 630 es similar a la de los aceros del grado 304. Esto califica también se refiere comúnmente como grado 17-4PH.
Una de las ventajas dominantes de este grado es que está disponible en las condiciones tratadas solución, en las cuales pueden ser trabajados a máquina y edad-ser endurecidos fácilmente para lograr de alta resistencia. El tratamiento de la edad del grado 630 se realiza en las bajas temperaturas, para evitar la distorsión significativa. Por lo tanto, este grado se utiliza para los usos tales como la fabricación de ejes largos que no requieran re-enderezarse después del tratamiento térmico.
las propiedades mencionadas abajo pertenecen a los productos comúnmente disponibles de la barra del grado 630 en ASTM A564. Las especificaciones pueden no ser similares a otras formas tales como forjas y placas.
Las gamas compositivas de aceros inoxidables del grado 630 se exhiben abajo:
La composición del cuadro 1. se extiende para los aceros inoxidables del grado 630
| Grado | C | Manganeso | Si | P | S | Cr | Ni | Cu | Nb+Ta | |
| 630 |
mínimo. máximo |
- 0,07 |
- 1 |
- 1 |
- 0,04 |
- 0,030 |
15 17,5 |
3 5 |
3 5 |
0,15 0,45 |
La tabla debajo de esquemas las propiedades mecánicas de los aceros inoxidables del grado 630:
Propiedades mecánicas del cuadro 2. de los aceros inoxidables del grado 630
| Condición | Resistencia a la tensión (MPa) | Prueba de la fuerza de producción 0,2% (MPa) | Alargamiento (% en 50m m) | Dureza | |
| Rockwell C (hora C) | Brinell (HB) | ||||
| Solución tratada | tipo 1105 | tipo 1000 | tipo 15 | 38 máximos | 363 máximos |
| Condición 900 | minuto 1310 | minuto 1170 | minuto 10 | minuto 40 | minuto 388 |
| Condición 1150 | minuto 930 | minuto 724 | minuto 16 | minuto 28 | minuto 277 |
los valores *These se especifican para ASTM A564 y se aplican solamente a ciertas gamas de tallas. La especificación se debe consultar para los detalles completos de estas propiedades.
La condición 900 se envejece en 900°F (482°C), condición 1150 se envejece en 1150°F (621°C).
El tratamiento de la solución está en 927°C y se refresca como sea necesario.
Las propiedades físicas de los aceros inoxidables del grado 630 se dan en la tabla siguiente:
Propiedades físicas típicas del cuadro 3. de los aceros inoxidables del grado 630
| Grado | Densidad (kg/m3) |
Módulo de elástico (GPa) |
Coeficientes malos de la extensión termal (µm/m/°C) | Conductividad termal (W/m.K) |
Calor específico 0-100°C (J/kg.K) |
Resistencia elec (nΩ.m) |
|||
| 0-100°C | 0-315°C | 0-538°C | En 100°C | En 500°C | |||||
| 630 | 7750 | 197 | 10,8 | 11,6 | - | 18,4 | 22,7 | 460 | 800 |
Las especificaciones típicas del grado de 630 aceros inoxidables se tabulan abajo:
Especificaciones del grado del cuadro 4. para los aceros inoxidables del grado 630
| Grado |
UNS No |
Viejos británicos | Norma europea |
Sueco SS |
Japonés JIS |
||
| BS | En | No | Nombre | ||||
| 630 | S17400 | - | - | 1,4542 | X5CrNiCuNb16-4 | - | SUS 630 |
La tabla siguiente enumera los grados alternativos posibles a 630 aceros inoxidables:
Grados alternativos posibles del cuadro 5. a 630 aceros inoxidables
| Grado | Razones de elegir 17/4PH (630) |
| 431 | 431 tiene dureza más alta que 17/4PH. Una mejor disponibilidad en algunos tamaños. |
| 416 | acero inoxidable martensítico Libre-que trabaja a máquina - mejore para trabajar a máquina de la repetición. Más barato. |
| 316 | Una resistencia a la corrosión más alta de 316 para resistir ambientes más severos, pero con mucho de fuerza menor que 17/4PH. |
| 2205 | Una resistencia a la corrosión mucho mejor que 17/4PH, con un de fuerza menor (pero tan bajo como 316). |
Los aceros inoxidables del grado 630 tienen buena resistencia a la corrosión en muchos ambientes. Exhiben resistencia mejorada contra la corrosión de tensión que se agrieta, si están envejecidos en 550°C o más. Sin embargo, los aceros del grado 630 son menos resistentes a la condición tratada solución A, y por lo tanto estos aceros, incluso con considerable dureza, no se deben utilizar en esta condición.
Los aceros inoxidables del grado 630 tienen buena resistencia a la oxidación. Sin embargo, la exposición de largo tiempo del grado 630 a las temperaturas de 370 a 480°C se debe evitar, para prevenir la pérdida de dureza en la temperatura ambiente. Estos grados no se deben utilizar en las temperaturas sobre temperatura de edad-endurecimiento, para evitar la reducción de la dureza y las propiedades mecánicas del metal.
Tratamiento de la solución (condición A) — los aceros inoxidables del grado 630 son heated en 1040°C para 0,5 h, después refrigerado a las pequeñas secciones 30°C. de estos grados puede ser el aceite apagado.
Endurecimiento — los aceros inoxidables del grado 630 edad-se endurecen en las bajas temperaturas para alcanzar las propiedades mecánicas requeridas. Durante el proceso, la descoloración superficial ocurre seguido por la contracción en 0,10% para la condición H1150, y 0,05% para la condición H900.
La tabla abajo muestra las propiedades mecánicas típicas de los aceros del grado 630 después del tratamiento de la solución y de endurecer de edad:
Propiedades mecánicas típicas del cuadro 6. de los aceros del grado 630 alcanzadas después de tratar de la solución
| Cond. | Endurecimiento | Dureza típica Rockwell C | Resistencia a la tensión (MPa) | |
| Temporeros (°C) | Tiempo (h) | |||
| A | Ana | - | 36 | 1100 |
| H900 | 482 | 1 | 44 | - |
| H925 | 496 | 4 | 42 | 1170-1320 |
| H1025 | 552 | 4 | 38 | 1070-1220 |
| H1075 | 580 | 4 | 36 | 1000-1150 |
| H1100 | 593 | 4 | 35 | 970-1120 |
| H1150 | 621 | 4 | 33 | 930-1080 |
Los aceros inoxidables del grado 630 se pueden soldar con autógena usando todos los métodos convencionales, y no requieren el precalentamiento. El cuidado debe ser diseño y soldadura admitidos de aceros de alta resistencia prevenir tensiones de la soldadura.
Los aceros inoxidables del grado 630 se pueden trabajar a máquina en su condición solución-tratada. Tienen tarifas que trabajan a máquina similares a la de los aceros del grado 304.
Algunos de los usos principales de los aceros inoxidables del grado 630 incluyen:
Persona de Contacto: Mr. Gao Ben
Teléfono: +86-18068357371
Fax: 86-0510-88680060
