|
Datos del producto:
|
| OD: | 6-300m m | Superficie: | Negro y brillante |
|---|---|---|---|
| Longitud: | 1000-9000m m | Tipo: | Laminado en caliente |
| Uso: | Construcción | Estándar: | Estruendo |
| forma: | Redondo | Certificación: | ISO |
| Dimensiones: | 5.5mm-500m m | ||
| Resaltar: | barras redondas de los ss,barra redonda del acero inoxidable |
||

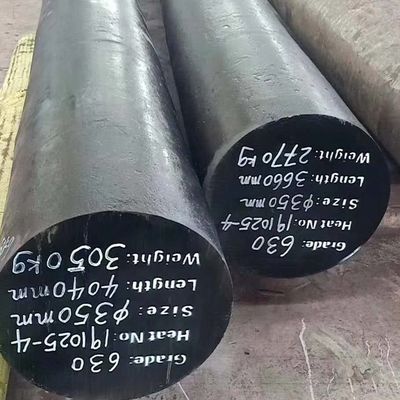

Del acero grado duro inoxidable 630 (H1075) AR de la barra redonda por completo por ASTM los 564M 17-4PH estándar Rod
17-4 precipitación que endurece también sabido pues el tipo 630 es una precipitación del cromo-cobre que endurece el acero inoxidable usado para los usos que requieren de alta resistencia y un nivel moderado de resistencia a la corrosión. De alta resistencia se mantiene a aproximadamente 600 grados de Fahrenheit (316 grados de Celsius).
Propiedades generales
La aleación 17-4 pH es una precipitación que endurece el acero inoxidable martensítico con las adiciones del Cu y de Nb/Cb. El grado combina de alta resistencia, dureza (hasta 572°F/300°C), y resistencia a la corrosión.
Las propiedades mecánicas se pueden optimizar con el tratamiento térmico. La fuerza de producción muy alta hasta MPa 1100-1300 (ksi 160-190) puede ser alcanzada.
El grado no se debe utilizar en las temperaturas sobre 572°F (300°C) o en las temperaturas muy bajas. Tiene resistencia adecuada a la corrosión atmosférica o en ácidos o sales diluidos donde está equivalente su resistencia a la corrosión alear 304 o 430.
| Usos | Estándares |
|
|
Resistencia a la corrosión
La aleación 17-4 pH soporta los aceros inoxidables endurecibles estándar mejor que uces de los corrosivos de los ataques y es comparable alear 304 en la mayoría de los medios.
Si hay riesgos potenciales de corrosión de tensión que se agrietan, las temperaturas más altas del envejecimiento entonces se deben seleccionar sobre 1022°F (550°C), preferiblemente 1094°F (590°C). 1022°F (550°C) es la temperatura de revenido óptima en medios del cloruro.
1094°F (590°C) es la temperatura de revenido óptima en medios de H2S.
La aleación está conforme a ataque de la grieta o de las picaduras si está expuesta al agua de mar estancada para cualquier longitud del tiempo.
Es resistente a la corrosión en alguna sustancia química, petróleo, papel, lechería e industria alimentaria (equivalentes al grado 304L).
Si usted quisiera conocer más sobre el acero inoxidable 17-4PH después haga clic los datos técnicos 17-4PH.
Los aceros inoxidables del grado 630 son los aceros inoxidables martensíticos que son precipitación endurecida para alcanzar propiedades mecánicas excelentes. Este el acero alcanza de alta resistencia y dureza después del tratamiento térmico. La resistencia al calor y a la corrosión del grado 630 es similar a la de los aceros del grado 304. Esto califica también se refiere comúnmente como grado 17-4PH.
Una de las ventajas dominantes de este grado es que está disponible en las condiciones tratadas solución, en las cuales pueden ser trabajados a máquina y edad-ser endurecidos fácilmente para lograr de alta resistencia. El tratamiento de la edad del grado 630 se realiza en las bajas temperaturas, para evitar la distorsión significativa. Por lo tanto, este grado se utiliza para los usos tales como la fabricación de ejes largos que no requieran re-enderezarse después del tratamiento térmico.
Las propiedades mencionadas abajo pertenecen a los productos comúnmente disponibles de la barra del grado 630 en ASTM A564. Las especificaciones pueden no ser similares a otras formas tales como forjas y placas.
Las gamas compositivas de aceros inoxidables del grado 630 se exhiben abajo:
La composición del cuadro 1. se extiende para los aceros inoxidables del grado 630
| Grado | C | Manganeso | Si | P | S | Cr | Ni | Cu | Nb+Ta | |
| 630 |
mínimo. máximo |
- 0,07 |
- 1 |
- 1 |
- 0,04 |
- 0,030 |
15 17,5 |
3 5 |
3 5 |
0,15 0,45 |
La tabla debajo de esquemas las propiedades mecánicas de los aceros inoxidables del grado 630:
Propiedades mecánicas del cuadro 2. de los aceros inoxidables del grado 630
| dition | Resistencia a la tensión (MPa) | Prueba de la fuerza de producción 0,2% (MPa) | Alargamiento (% en 50m m) | Dureza | |
| Rockwell C (hora C) | Brinell (HB) | ||||
| Solución tratada | tipo 1105 | tipo 1000 | tipo 15 | 38 máximos | 363 máximos |
| Condición 900 | minuto 1310 | minuto 1170 | minuto 10 | minuto 40 | minuto 388 |
| Condición 1150 | minuto 930 | minuto 724 | minuto 16 | minuto 28 | minuto 277 |
Las propiedades físicas de los aceros inoxidables del grado 630 se dan en la tabla siguiente:
Propiedades físicas típicas del cuadro 3. de los aceros inoxidables del grado 630
| Coeficientes malos de la extensión termal (µm/m/°C) | Conductividad termal (W/m.K) |
Calor específico 0-100°C (J/kg.K) |
Resistencia elec (nΩ.m) |
||||||
| 0-100°C | 0-315°C | 0-538°C | En 100°C | En 500°C | |||||
| 630 | 7750 | 197 | 10,8 | 11,6 | - | 18,4 | 22,7 | 460 | 800 |
Las especificaciones típicas del grado de 630 aceros inoxidables se tabulan abajo:
4. capaces califican las especificaciones para los aceros inoxidables del grado 630
| Grado |
UNS No |
Viejos británicos | Norma europea |
Sueco SS |
Japonés JIS |
||
| BS | En | No | Nombre | ||||
| 630 | S17400 | - | - | 1,4542 | X5CrNiCuNb16-4 | - |
SUS 630 |
Grados alternativos posibles del cuadro 5. a 630 aceros inoxidables
| Grado | Razones de elegir 17/4PH (630) |
| 431 | 431 tienen dureza más alta que 17/4PH. Una mejor disponibilidad en algunos tamaños. |
| 416 | acero inoxidable martensítico Libre-que trabaja a máquina - mejore para trabajar a máquina de la repetición. Más barato. |
| 316 | Una resistencia a la corrosión más alta de 316 para resistir ambientes más severos, pero con mucho de fuerza menor que 17/4PH. |
| 2205 | Una resistencia a la corrosión mucho mejor que 17/4PH, con un de fuerza menor (pero tan bajo como 316). |
Los aceros inoxidables del grado 630 tienen buena resistencia a la corrosión en muchos ambientes. Exhiben resistencia mejorada contra la corrosión de tensión que se agrieta, si están envejecidos en 550°C o más. Sin embargo, los aceros del grado 630 son menos resistentes a la condición tratada solución A, y por lo tanto estos aceros, incluso con considerable dureza, no se deben utilizar en esta condición.
Los aceros inoxidables del grado 630 tienen buena resistencia a la oxidación. Sin embargo, la exposición de largo tiempo del grado 630 a las temperaturas de 370 a 480°C se debe evitar, para prevenir la pérdida de dureza en la temperatura ambiente. Estos grados no se deben utilizar en las temperaturas sobre temperatura de edad-endurecimiento, para evitar la reducción de la dureza y las propiedades mecánicas del metal.
Tratamiento de la solución (condición A) — los aceros inoxidables del grado 630 son heated en 1040°C para 0,5 h, después refrigerado a las pequeñas secciones 30°C. de estos grados puede ser el aceite apagado.
Endurecimiento — los aceros inoxidables del grado 630 edad-se endurecen en las bajas temperaturas para alcanzar las propiedades mecánicas requeridas. Durante el proceso, la descoloración superficial ocurre seguido por la contracción en 0,10% para la condición H1150, y 0,05% para la condición H900.
La tabla abajo muestra las propiedades mecánicas típicas de los aceros del grado 630 después del tratamiento de la solución y de endurecer de edad:
Propiedades mecánicas típicas del cuadro 6. de los aceros del grado 630 alcanzadas después de tratar de la solución
| Cond. | Endurecimiento | Dureza típica Rockwell C | Resistencia a la tensión (MPa) | |
| Temporeros (°C) | Tiempo (h) | |||
| A | Ana | - | 36 | 1100 |
| H900 | 482 | 1 | 44 | - |
| H925 | 496 | 4 | 42 | 1170-1320 |
| H1025 | 552 | 4 | 38 | 1070-1220 |
| H1075 | 580 | 4 | 36 | 1000-1150 |
| H1100 | 593 | 4 | 35 | 970-1120 |
| H1150 | 621 | 4 | 33 | 930-1080 |
Los aceros inoxidables del grado 630 se pueden soldar con autógena usando todos los métodos convencionales, y no requieren el precalentamiento. El cuidado debe ser diseño y soldadura admitidos de aceros de alta resistencia prevenir tensiones de la soldadura.
Los aceros inoxidables del grado 630 se pueden trabajar a máquina en su condición solución-tratada. Tienen tarifas que trabajan a máquina similares a la de los aceros del grado 304.
Algunos de los usos principales de los aceros inoxidables del grado 630 incluyen:
Persona de Contacto: Mr. Gao Ben
Teléfono: +86-18068357371
Fax: 86-0510-88680060
