Placa de acero resistente al desgaste de manganeso de alta resistencia X120Mn12/Mn12 Mn13 de 10 mm para equipos de disparo

Acero resistente al desgaste con alto contenido de manganeso

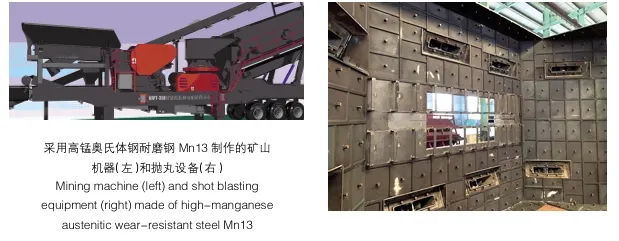

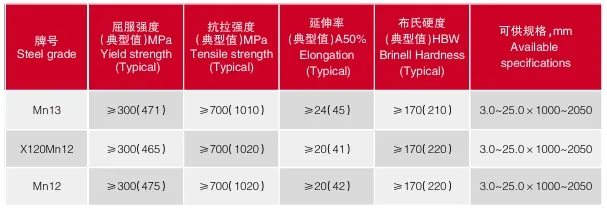

El acero austenítico con alto contenido de manganeso, como Mn13 y X120Mn12, tiene una buena dureza y notables propiedades de endurecimiento de la superficie.la superficie estresada es trabaja endurecida, y la dureza de la superficie se puede aumentar significativamente de la HB200 inicial a más de HB750, mientras que el núcleo de la placa de acero aún mantiene una buena resistencia al impacto.Se utiliza ampliamente en equipos mineros, industria de la fabricación de maquinaria, tales como equipos de disparo, trituradoras de mandíbula a gran escala, etc.

Acero para recipientes a baja presión de alta concentración de manganeso

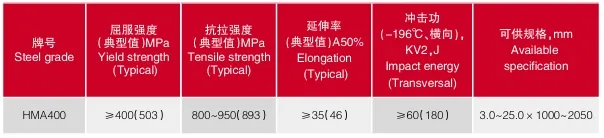

HMA400 ((Mn24) tiene una buena resistencia a bajas temperaturas y resistencia al desgaste, incluso en el ambiente de temperaturas ultrabajas de 196oC, el producto también puede mantener la estabilidad,que es un material ideal para la fabricación de tanques de almacenamiento de combustible de GNLEn comparación con el acero 9Ni, el acero más común para los tanques de almacenamiento de combustible de GNL, el acero con 24% de manganeso tiene las ventajas de un rendimiento de producción abundante y un coste más bajo.

Acero no magnético de alto contenido de manganeso
20Mn23AlV tiene una conductividad magnética extremadamente baja, buenas propiedades mecánicas y propiedades de procesamiento,que puede reemplazar el acero inoxidable austenítico de baja magnetismo utilizado en la fabricación de piezas no magnéticas en transformadores , generadores y hornos de fundición especiales y otros equipos para prevenir la radiación de las piezas y garantizar un funcionamiento seguro.placa de tracción de la rama central en el tanque de aceite de transformadores grandes y medianos2) partes estructurales como el anillo de la bobina del estator, el anillo protector de los generadores grandes y medianos;Partes de carcasas de alta tensión y partes de estructuras de acero adyacentes de líneas de transmisión de alta tensión y alta corriente.
