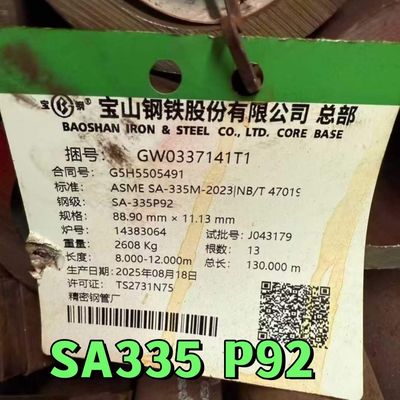

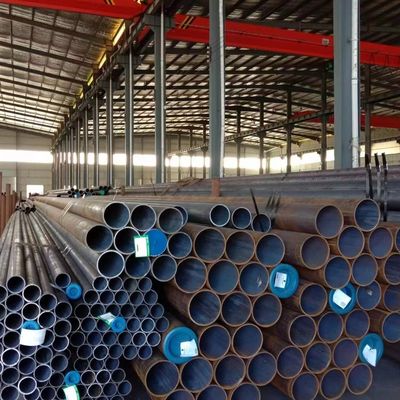

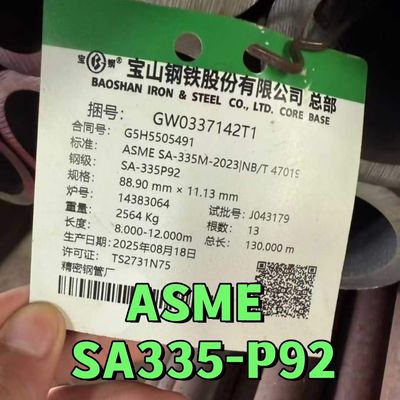

Tubo de acero de aleación ferrítica sin costura ASME A335 P92 89*11.13mm para servicio a alta temperatura

Material: Acero aleado
Método de producción: Tirado en frío
Tamaño: OD:10-90 mm
WT: 1 a 10 mm
Aplicación: caldera, intercambiador de calor, supercalentador y así sucesivamente.


Parámetro técnico

Especificación estándar ASTM A335 para tubos sin soldadura de aleación ferrítica de acero para servicio a alta temperatura

La norma ASTM A335 se emite con la designación fija A 335/A 335M; el número inmediatamente siguiente a la designación indica el año de adopción original o, en caso de revisión,el año de la última revisiónUn número entre paréntesis indica el año de la última reaprobación.

Ámbito de aplicación

1.1La presente especificación se aplica a los tubos de acero aleado sin costura de pared nominal (promedio) destinados al servicio a altas temperaturas (Mote 1). Los tubos ordenados con arreglo a esta especificación deberán ser aptos para la flexión,Las demás partidas de la partida 2 del presente capítuloLa selección dependerá del diseño, de las condiciones de servicio, de las propiedades mecánicas y de las características de alta temperatura.

NOTA 1 Α En el apéndice X1 se enumeran los tamaños y espesores de pared de las tuberías que pueden obtenerse según la práctica comercial actual.

1.2 Se incluyen varios grados de aceros ferríticos (nota 2).

Nota 2

En esta especificación, los aceros αferríticos se definen como aceros de aleación baja e intermedia que contienen hasta un 10% de cromo.
1.3 Se establecen requisitos adicionales (de S1 a S7) de carácter facultativo, que requieren ensayos adicionales y, cuando se desee,se indicará en el pedido junto con el número de ensayos requeridos..
1.4 Los valores indicados en unidades de pulgadas y libras o en unidades del SI se considerarán por separado como estándar.Los valores indicados en cada sistema no son equivalentes exactosLa combinación de los valores de los dos sistemas puede dar lugar a la no conformidad con la especificación.Las unidades de pulgadas-libras se aplicarán a menos que la designación "M" de esta especificación se especifique en el orden.

Nota 3ΑEn esta norma, el denominador sin dimensiones NPS (tamaño nominal de tubería) ha sido sustituido por términos tradicionales como "diámetro nominal", "tamaño" y "tamaño nominal".

Composición química:

Propiedades mecánicas

Materiales y fabricación

El tubo puede ser terminado en caliente o estirado en frío con el tratamiento térmico final indicado a continuación.

Requisitos para el tratamiento térmico

Pruebas mecánicas especificadas

Prueba de tensión transversal o longitudinal y prueba de aplanamiento, prueba de dureza o prueba de flexión
En el caso de los materiales tratados térmicamente en un horno de serie, se realizarán ensayos en el 5% de la tubería de cada lote tratado; en el caso de los lotes pequeños, se probará al menos una tubería.
En el caso de los materiales tratados térmicamente mediante el proceso continuo, se efectuarán ensayos en un número suficiente de tubos para que representen el 5% del lote, pero en ningún caso menos de dos tubos.

Nota para el ensayo de dureza:
El P91 no podrá tener una dureza superior a 250 HB/265 HV [25HRC].

Nota para el ensayo de curvatura:
Para los tubos cuyo diámetro supere el NPS 25 y cuya relación diámetro/ espesor de pared sea igual o inferior a 7,0 se someterá al ensayo de curvatura en lugar del ensayo de aplanamiento.
Se podrá realizar el ensayo de curvatura en lugar del ensayo de aplanamiento a otras tuberías cuyo diámetro sea igual o superior a NPS 10, siempre que el comprador lo apruebe.
Las muestras de ensayo de flexión se doblarán a temperatura ambiente a 180 °C sin que se agriete el exterior de la parte doblada.

Prueba hidrostática

El diámetro interior de la curva será de 25 mm.
Cada longitud de tubería deberá someterse a ensayo hidráulico, pudiendo utilizarse ensayo eléctrico no destructivo de fabricación.

Información sobre los pedidos

Los pedidos de material conforme a esta especificación deberán incluir lo siguiente, según sea necesario, para describir adecuadamente el material deseado:

Documentos referenciados

• A999/A999M Especificación de requisitos generales para tubos de aleación y de acero inoxidable
• E213 Práctica para el examen por ultrasonido de tubos y tubos metálicos
• E309 Práctica para el examen por corriente de remolino de productos tubulares de acero mediante saturación magnética
• E381 Método de ensayo de las barras de acero, los billetes, los blooms y las forjas
• E527 Práctica para la numeración de metales y aleaciones en el Sistema Unificado de Numeración (UNS)
• E570 Práctica para el examen de las fugas de flujo de productos tubulares de acero ferromagnético
• B36.10M Tubo de acero forjado soldado y sin costuras
• SAE J 1086 Práctica para la numeración de metales y aleaciones (UNS)
• SNT-TC-1A Prácticas recomendadas para la cualificación y certificación del personal no destructivo
